特征与用途Features:
·银外壳封装、气密封、圆柱形、轴向引出、外套绝缘套管、有极性。
Silver case encapsulation， Hermetically-Sealed， Tubular, Axial-lead ， With insulation sleeve，Heteropolarity；
·电性能优良稳定、可靠性高、寿命长、贮存稳定性好、额定电压及标称容量范围比CAK35宽、体积比CAK35型平均小一个壳号；
Stable in Electrical Characteristics, High reliability, Long life-span, Range of Rated voltage and Nominal capacitance are wider than that of CAK35, Size is Smaller than that of CAK35;
·适用于飞行器、车辆、船舶、雷达、电子、通讯等有可靠性要求的电子设备的直流或脉动电路
·订货格式：CAK35H-50V680μF-K：100只
Ordering Information: CAK35H-50V680μF-K：100 pcs
主要技术性能Technical Performances:
使用温度范围：-55℃~125℃（>85℃时，施加类别电压使用）
Operating Temperature Range: -55℃~+125℃when ＞85℃with rated voltage derating)
电性能：见表2
Electrical Performances: See Table 2;
电容量允许偏差：K级：±10%；M级：±20%
Capacitance Tolerance: K: ±10%；M:±20%;
室温漏电流：I0≤0.0008CRUR(μA）或1μA（取大者）
DC Leakage at 25℃：Ⅰ
0≤0.0008C
RU
R (μA) or 1μA（
which is greater）；
高温（85℃、125℃）漏电流：I≤0.006CRUR(μA）或6μA （取大者）
DC Leakage at 85℃ or 125℃：Ⅰ0≤0.006CRUR (μA) or 6μA（which is greater）;
损耗角正切（tgδ）：不超过表2规定
DF（tgδ）:Shall not exceed the parameter in table2;
负温（-55℃）阻抗：不超过表2规定
ESR(at -55℃ ): Shall not exceed the parameter in table2;

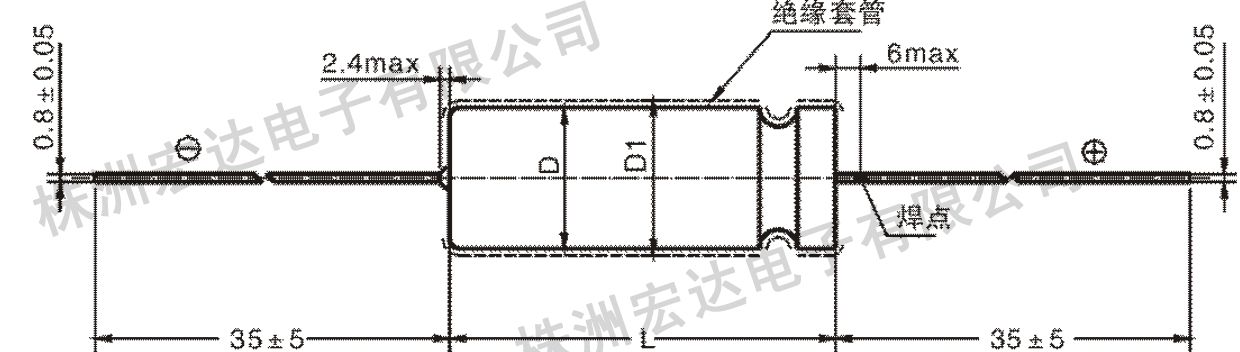

外形尺寸和最大重量：见图1和表1
Dimensions and Max Weight: See Table1 & Figure1
图1
表1 电容器的外形尺寸和最大重量
Table1 Dimensions and Max Weight
|
外壳代号
Case Code
|
最大重量（g）
Max Weight(g)
|
无绝缘套管
with no Insulation Sleeve
|
带绝缘套管
with Insulation Sleeve
|
|
D±0.5(mm)
|
L±2(mm)
|
