l 特征及应用

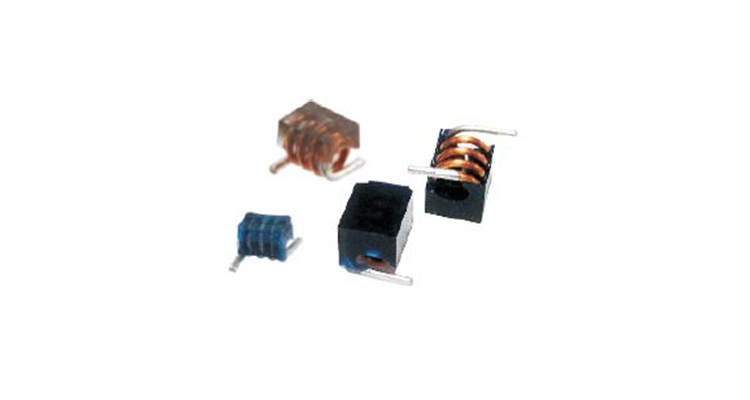

SMT构造,同一个封装尺寸同时实现多个电感值,从22nH到150nH;非常高的Q值;自谐振频率高,最高可达3200MHz;额定电流较大的射频电感,最高达到Irms=4.0A。
产品一致性好,公差精度高,5%标准精度,可按要求提供2%精度的产品。
可应用于微波模块、微波模组、射频电路、天线匹配,RFID、测试设备、GPS、雷达、Wi-Fi以及卫星无线电等应用的高频模拟电路和信号处理。
广泛应用于飞行器、车辆、船舶、雷达、电子、通讯等电子设备。
l 主要性能指标
工作温度范围: –55℃ to +125℃
l 订货示例
__ SAC 4532 – 47N J
① ② ③ ④ ⑤
① Grade 质量等级:填写质量等级符号
② Product Symbol 系列代号:SAC = Spring Air Core inductor 空心线圈射频电感器系列
③ Dimension 尺寸代码:长度x高度,单位:毫米(mm)
④ Inductance(L) 电感量,单位纳亨(nH):47N=47nH、151=150nH
⑤ 公差:G=±2%、J=±5%、K=±10%
